项　　目导电地网及接地线

适用范围所有使用防静电（导静电）地坪的场所

施工工艺

①导电地网的铜箔宽度10～20mm，厚度0.05～0.08mm；

②导电地网的铺按2米*2米铺设成“井”字形状，筒箔交叉处粘结牢固，使整个静电地坪形成一个整体系统。

③电网要求每100m2引出一个接地端子，每独立房间不得少于2个接地端子，用2.5mm2铜线连接建筑物地面

④室内用6mm2的铜线把地坪上的防静电接地头全部连接。

⑤室外再用16mm2的铜线连接到室外的三根钢棒上

⑥使用Φ=20mm，L=1米的钢棒三根，埋入深度0.5米（顶面离地表面），间距为3米成直线排列，用16mm2铜导线串联，接地电阻可达10Ω以下

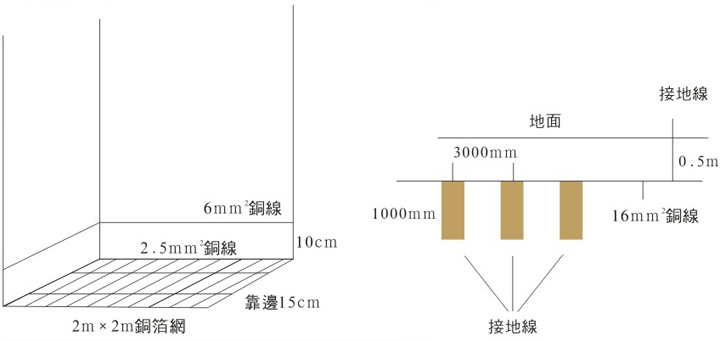

工艺图示
